ASM-5000A / ASM-5000B系列 SF6气体泄露监控报警系统，是一种为进入SF6开关室（包括GIS等F6配电装置室）的工作人员，提供人身安全防护的环境空气监测装置。它能实时、在线监测环境空气中SF6气体和O2气体含量，独具的微量SF6气体监测技术、能最低检测到50ppm（50*10-6v/v）SF6气体含量。当环境中的SF6气体含量超标（SF6气体浓度＞1000ppm）或缺氧（氧气浓度＜18%)，系统能立即进行声光报警，提醒现场工作人员迅速撤离；同时，系统自动启动风机来降低环境空气中SF6气体含量；由于ASM系列SF6气体泄露监控报警系统能监测到微量SF6气体泄露，所以对 SF6 开关安全也能起到一定的预警作用。
本产品符合《GB12358 作业环境气体检测报警仪通用技术要求》标准要求。
主要功能
1.齐全的检测功能
01.环境中 SF6 气体含量检测功能；
02.环境中氧气含量检测功能；
03.环境温湿度检测功能；
04.多区域同时监测。
2.完善的报警处理
01.SF6 气体泄露超标报警；
02.缺氧报警；
03.温湿度超标报警；
04.多区域设置时可分区域启动风机；
05.报警和监测数据远传。
3.人性化便利功能
01.定时排风和强制排风功能；
02.设计了 LED 节能模式；
03.人体感应自动打开液晶屏和语音提示功能。
产品优势
1.先进的检测技术
低浓度 SF6 气体检测技术，最低能检测到 50ppm（50*10-6v/v）SF6 气体含量，报警误差＜5%，氧气报警误差＜0.5%；
传感器自动校准技术，保证传感器的长期检测精度，延长传感器使用寿命，不漏报、不误报；
SF6气体泄露监控报警系点根据用户需要在 50-1500ppm之间设定。
2.易操作和使用
直观显示探头位置或名称，易于了解监测点，易于报警处置；
报警、通风、时间及当前监测信息，在液晶屏上全屏显示。运行状况一目了然；
图形化显示界面，准确提示信息，参数设置密码防护，使用操作安全、方便。
3.产品质量可靠
直观显示探头位置或名称，易于了解监测点，易于报警处置；
人体感应设计，人员靠近自动语音提示、显示和报警，易于了解监测结果； 报警、通风、时间及当前监测信息，在液晶屏上全屏显示。运行状况一目了然；
图形化显示界面，准确提示信息，参数设置密码防护，使用操作安全、方便。
系统链接示意图
产品主要功能
|
ASM-5000A SF6 气体泄露监控报警系统 |
ASM-5000B SF6 气体泄露监控报警系统 |
|
|
01. 外型尺寸 宽*高*厚：214*295*75（mm） 02. 输出接口 RS485 接口 1个 变送器通讯用 常开接点（无源）1对 报警用 常开接点（有源）1对 AC220V，控制风机 03. 产品特点 价格低廉，功能实用 04. 选型建议 最适合检测面积较小，安装变送器数量较少、只需基本的监测和报警功能、监测数据不需要上传显示和处理的监测应用—小区变。 |
01. 外型尺寸 宽*高*厚：312*440*70（mm） 02. 输出接口 RS485 接口 2个 变送器、上位机通讯各用一个 RS232 接口 1个 上位机通讯用 常开接点（无源）1对 报警用 常开接点（有源）4对 AC220V，警灯用1对，分3区控制风机3对 03. 产品特点 功能丰富、全面、适合各种电压等级SF6配电装置室使用 04. 选型建议 适合SF6配电装置较多，监测面积大，需要安装变送器数量较多的区域，尤其是需要数据较远传的场合。应用数据远传功能，即使无人值守变电站，运行人员也可以在远方了解现场情况。适合各种电源等级的变电站使用。 |
SF6气体泄露报警系统主要部件
变送器
|
|
|
|
|||
|

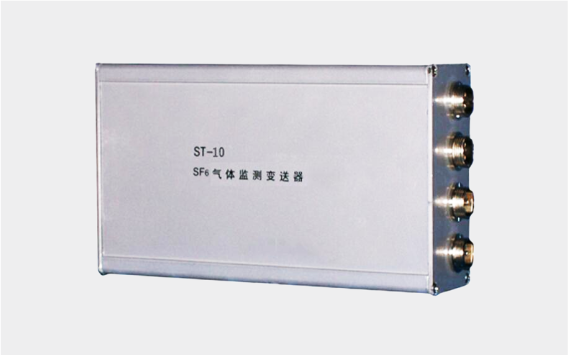

ST-10 SF6气体监测变送器 |

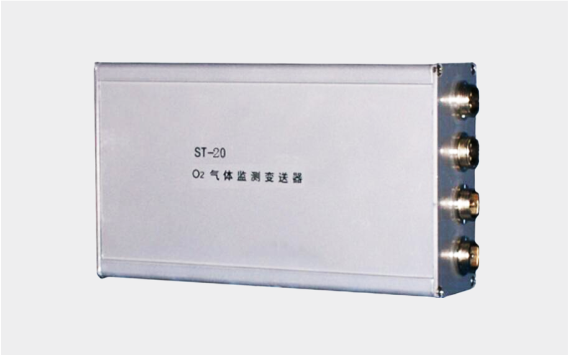

ST-20 O2气体监测变送器 |

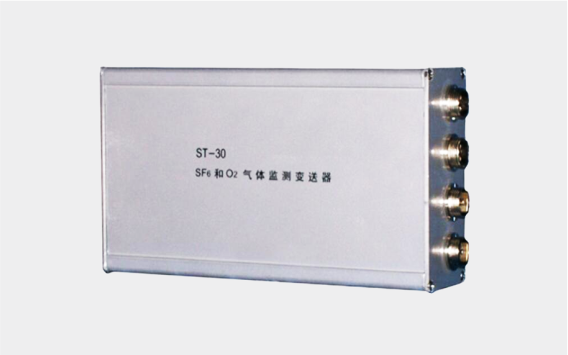

ST-30 SF6和O2气体监测变送器 |

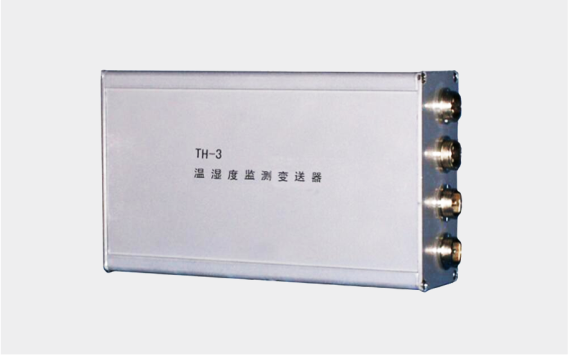

TH-3 温湿度监测变送器 |
|||
|
外型尺寸：180*110*50(mm) 安装方式：导轨式 技术特性：内含SF6气体传感器，能在线检测环境中SF6气体含量，采取集数据后根据主机指令上传至主机，并有主机进行显示、分析和处理。 |
外型尺寸：180*110*50(mm) 安装方式：导轨式 技术特性：内含氧气气体传感器，能在线检测环境中氧气气体含量，采取集数据后根据主机指令上传至主机，并有主机进行显示、分析和处理。 |
外型尺寸：180*110*50(mm) 安装方式：导轨式 技术特性：内含SF6、O2气体传感器，能在线检测环境中SF6和O2气体含量，采取集数据后根据主机指令上传至主机，并有主机进行显示、分析和处理。 |
外型尺寸：180*110*50(mm) 安装方式：导轨式 技术特性：内含温度和湿度传感器，能在线检测环境中温度和湿度含量，采取集数据后根据主机指令上传至主机，并有主机进行显示、分析和处理。 |
其他附件
|
|
|
||
|

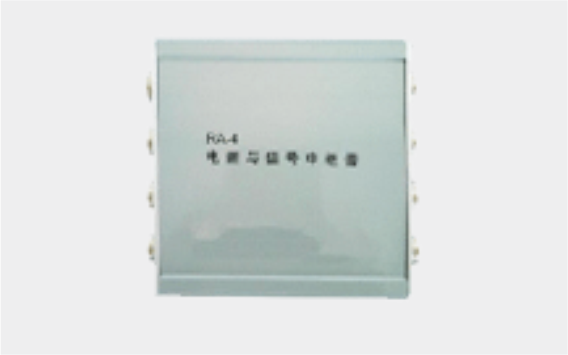

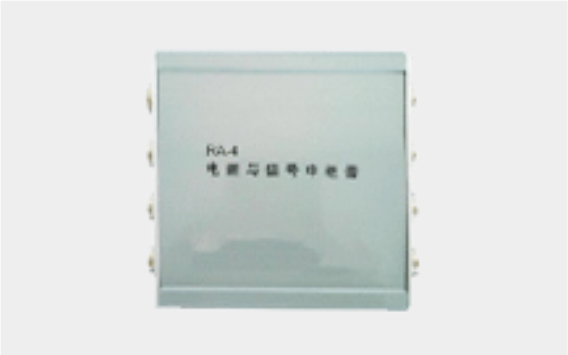

RA-4电源与信号中继器 |
BC-3风机控制器 |

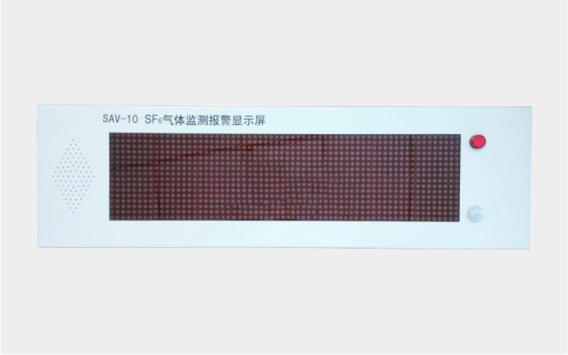

SAV-10 SF6其他监测报警显示器 |
||
|
外型尺寸：180*110*50(mm) 安装方式：导轨式 技术特性：电源与信号线中继，可分三路电源与信号输出 |
外型尺寸：90*140*50(mm) 安装方式：一般安装在风机控制开关所在的风机控制箱内； 技术特性：根据主机控制信号，控制单相/三相风机启动和停止； 控制功率：220V,20A/380V,25A |
外型尺寸：680*200*80(mm) 安装方式：挂壁式安装，一般安装在各检测区域入口处； 技术特性：根据主机控制信号，LED显示现场监测情况，并能与人体感应集合后自动进行语言信号提示。 |
主机性能差异表
|
配备 |
ASM-5000B |
ASM-5000B |
||
|
主要技术参数 |
||||
|
电源 |
AC185-265V |
|||
|
SF6 气体泄露监测报警限 |
1000*10-6 误差＜5% |
|||
|
O2 浓度检测范围 |
1.0-25.5%，误差＜0.5% |
|||
|
缺氧报警限 |
18% |
|||
|
温度监测显示范围 |
-20~99℃ |
|||
|
报警输出（常开）触点功率 |
220V/5A |
|||
|
风机输出（有源）触点功率 |
220V/5A |
|||
|
风机控制器触点功率380V 5A |
380V 5A （默认） |
|||
|
最多连接变送器数 |
7 只 |
不限 |
||
|
安装方式 |
挂壁式 |
挂壁式 |
||
|
人体化便利功能 |
||||
|
SF6 气体泄露报警点用户设置 |
有 |
有 |
||
|
缺氧报警点用户设置 |
有 |
有 |
||
|
5.7 寸 TFT 真彩 LCD 液晶屏 |
有 |
|||
|
8.4 寸 TFT 真彩 LCD 液晶屏 |
有 |
|||
|
人体感应后自动进行语音提示 |
有 |
有 |
||
|
报警时自动启动风机 |
有 |
有 |
||
|
定时排风功能（三次） |
有 |
有 |
||
