避雷器是电力线路保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。避雷器需要定期巡检，工作量大，巡检不及时，不能实现实时监测，雷击时间点无法确定。为达到实时数据监测，本公司研制出一种可以实时监测雷击的装置。
本装置与原有避雷器并联，三相线路同一处的三个避雷器可以同时集中接入本装置，采用单片机对雷击数据及泄露电流进行实时采集，当发生雷击时及时将雷击数据更新并通过GPRS网络上传给服务器，服务器根据数据上传时间建立雷击记录并保存，当客户需要查看雷击数据时，使用客户端软件连接至服务器，从服务器获取最新数据并下载到本地保存，并可通过服务器与单片机进行实时通讯获取最新数据。设备供电采取太阳能光伏板发电，锂电池储能方式，阴雨天可以持续15天供电。
产品特点
以往查看变电系统安装避雷器工作情况，通常做法是登高到安装位置，查看避雷系统的各种计数，了解安装系统的工作情况，与传统方法相比，本系统具有以下优点：
01. 采用电脑操作更具符合智能化和高科技化。
02. 可以在不接触带电作业的情况下，了解避雷系统工作情况。
03. 可以不用登临安装系统就可以了解安装系统的工作情况，省时省力。
04. 具有可复用性，对于相同配置的安装系统，只须通过修改软件的配置信息，就可以使用。
硬件设备
|
系统拓扑图 |
装置连接图 |
|
|
硬件安装
雷击计数器安装
01. 由于采用GPRS网络进行数据传输，每月存在一定的流量费用。根据客户使用频率，流量一般在30M/月内。
02. 安装时需要记录下设备的编号，并与安装地址对应，以便在服务器设置设备名称；
03. 本装置需要与原避雷器并联安装，不可单独使用，避雷功能由原避雷器提供，本装置仅作检测功能。
|
内容 |
参数 |
规格 |
|
太阳能功率 |
50W/18V |
630×540CM |
|
锂电池容量 |
10AH/12V |
磷酸铁锂 |
|
GPRS流量 |
30M/月 |
移动/联通 |
|
外形尺寸 |
304不锈钢 |
630×390×390CM |
|
采集频率 |
可自行设定 |
默认10秒/次 |
|
雷击计数 |
可设定推送 |
默认自动推送 |

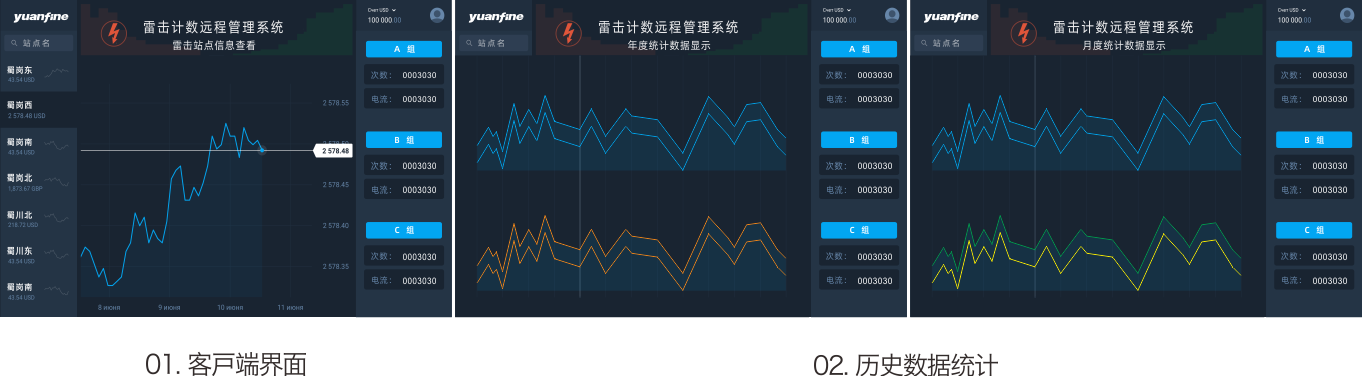

物联网平台界面
